一、填空题 (本大题共 20 个空，每空 2 分，共 40 分。请在答题纸的相应位置上作答。)
1 、常见的金属晶体类型有__________ 晶格、__________ 晶格和密排六方晶格三种。
2 、金属的整个结晶过程包括__________、__________两个基本过程组成。
3、根据溶质原子在溶剂晶格中所处的位置不同，固溶体分为__________与__________两种。
4 、工程中常用的特殊性能钢有_________ 、_________ 、耐磨钢。
5 、常用的常规热处理方法有__________、正火和淬火、__________。
6 、随着回火加热温度的升高，钢的__________和硬度下降，而__________和韧性提高。
7、用光学显微镜观察，上贝氏体的组织特征呈__________状，而下贝体则呈__________状。
8 、根据铸铁在结晶过程中的石墨化程度不同，铸铁可分为_________ 、_________和麻口铸 铁三类。
9 、合金常见的相图有__________ 、__________ 、包晶相图和具有稳定化合物的二元相图。

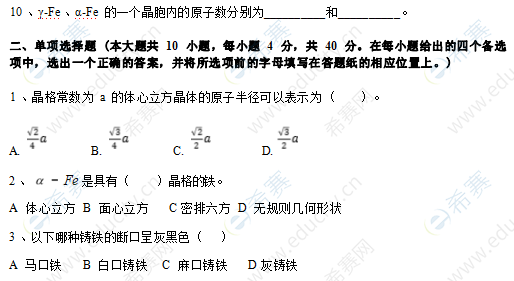

4 、用于制造渗碳零件的钢称为 ( ) 。
A 结构钢 B 合金钢 C 渗碳钢 D 工具钢
5 、合金发生固溶强化的主要原因 ( ) 。
A 晶格类型发生了变化 B 晶粒细化 C 晶格发生畸形 D 晶界面积发生变化
6 、调质处理就是 ( ) 的热处理。
A 淬火+高温回火 B 淬火+中温回火 C 淬火+低温回火 D 淬火+低温退火
7 、零件渗碳后，一般需经过 ( ) 才能达到表面硬度高而且耐磨的目的。 A 淬火+低温回火 B 正火 C 调质 D 淬火+高温回火
8 、钢的晶粒细化以后可以 ( ) 。
A.提高强度 B.提高硬度 C.提高韧性 D. 既提高强度、硬度又提高韧性
9 、冷变形时，随着变形量的增加，金属中的位错密度 ( ) 。
A.增加 B. 降低 C.无变化 D.先增加后降低火焰
10 、钢的热硬性是指钢在高温下保持 ( ) 的能力
A 高强度 B 高强度和高耐磨性 C 高抗氧化性 D 高韧性
三、简答题 (本大题共 5 小题，每小题 10 分，共 50 分。)
1 、什么是热脆，其产生的原因是什么？
2 、影响扩散的主要因素有哪些？
3 、简述共析钢的奥氏体化过程。
4. 钢常用的回火类型有哪几种？所得组织分别是什么?
5. 什么是成分过冷？成分过冷对晶体成长形状有哪些影响？
五、分析题 (20 分)
画出 Fe-Fe3C 相图，标出各区相组成，并计算 Wc=0.6%的钢的在室温下相组成含量。
金属材料及热处理模拟试卷参考答案
一、填空题 (每空 2 分)
1 、体心立方 面心立方
2 、形核 长大
3 、间隙固溶体 置换固溶体
4 、不锈钢 耐热钢
5 、回火 退火
6 、强度 塑性
7 、羽毛状 针状
8 、灰口铸铁 白口铸铁
9 、匀晶相图 共晶相图
10 、4 2
二、单项选择题 (每题 4 分)
1 B 2 A 3 D 4 C 5 C 6 A 7 A 8 D 9 A 10 A
三、简答题 (每题 10 分)
1、答：由硫引起的在热加工时开裂的现象称为热脆。 (5 分)
产生的原因是 (Fe＋FeS) 共晶体中的 FeS 严重偏析，分布于晶界，形成离异共晶。 (5)
2、答：①温度 (2 分)
②晶体结构 (2 分)
③固溶体类型 (2 分)
④晶体缺陷 (2 分)
⑤化学成分的影响 (2 分)
3. 答：1) 奥氏体形核； 2) 奥氏体晶核长大；3) 残留渗碳体的溶解；4) 奥氏体均匀化。
(每点 2.5 分)
4. 答：低温回火 (150~250℃之间)： 回火马氏体； (3 分) 中温回火 (350~500℃之间)：
回火屈氏体； (3 分) 高温回火 (500~650℃之间)： 回火索氏体。(4 分)
5. 答：在固液界面前沿一定范围内的液相，其实际温度低于平衡结晶温度，出现一过冷区 域，过冷度为平衡结晶温度与实际温度之差，这个过冷度是由于界面前沿液相中的成分差别 引起的，因此称之为成分过冷。 (4 分)
对晶体长大方式的影响：液固界面前端没发生成分过冷时，平面状生长；液固界面前端 成分过冷很小时，形成胞状结构；液固界面前端成分过冷很大时，形成树枝状组织。(6 分)

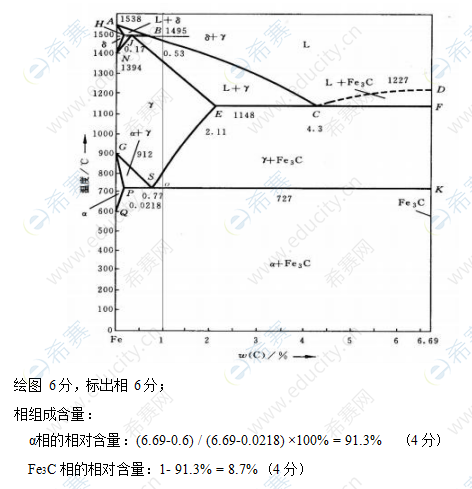

五、分析题 (20 分)
